Muro Mixto

En el barrio ecológico de la ciudad de Ushuaia (Calle Las prímulas) se proyectó la construcción de cuatro departamentos en un terreno con un declive bastante pronunciado, por ello se hacía necesaria la construcción de un muro de contención de 3 mts de altura.
La propuesta del mismo se efectivizó con la utilización de gaviones con revestimiento en galfan (galvanizado más un 5% de aluminio) que es el recomendado para nuestra ciudad. Dicha estructura se completó con la incorporación de geotextil.
Se construyó dicho muro y cuando se comenzó a realizar el contrapiso armado para asentar el primer departamento, por razones de aparición de piedra y otros motivos observados in-situ, se decidió que había que levantar un metro más el muro de contención. Una alternativa era excavar complicadamente la parte trasera del muro y agregar en cada fila un gavión para luego volver a rellenar y compactar. Esta opción era prácticamente inviable, por lo que se pensó en otra variante. La opción más recomendable era a través de un anclaje con malla hexagonal extruida con PVC para trabajar con una estructura mixta (muro por gravedad en la parte inferior y suelo armado en la parte superior del muro).

Drenaje en vivienda

En el barrio Andino (sobre la calle Provincia Grande), se emplazan dos vivienda, de las cuales una se encuentra por debajo del nivel de vereda. La laguna del Diablo posee filtraciones que circulan hacia el lado este de la misma. Debido a que la vivienda se encuentra ubicada por debajo del nivel de la calle, la misma recibe agua aportada por la laguna y por la lluvia. Para dar respuesta a la misma se excavó en el frente de la vivienda, se colocó, en dirección norte-sur y paralelo a la calle, un geocompuesto drenante (macdrain 2L) rodeando, en su parte baja, a un caño de PVC perforado que conduce el agua hacia una cámara de bombeo.
El mismo sistema se ha utilizado en el galpón de la empresa Rectimotor, ubicado sobre la calle Facundo Quiroga (Ushuaia).

Relleno en Bahía Cauquén (Ushuaia)


En el barrio Bahía Cauquén (Ushuaia), ubicado a la derecha del ingreso del mismo, se encuentra un lote en una depresión que posee suelo vegetal, suelo gris, arena, agua, etc.

Sobre el mismo se ubicará una vivienda unifamiliar de estructura liviana que debe levantarse para ejecutar la cloaca por gravedad.

Una solución tradicional era sacar todo el suelo (aprox 3.5 m de profundidad), rellenar con suelo de buena capacidad portante y aparte completar lo necesario para levantar la casa. Esta alternativa debía ejecutarse con maquinaria importante (brazo largo) y con oruga ya que el suelo existente es de muy baja capacidad.

En nuestro caso se decidió utilizar una solución moderna de mucho menor valor económico y con la misma calidad de resultado que la alternativa tradicional.

La opción utilizada contó con la incorporación de una camada de suelo de relleno para emparejar la superficie. Se colocó un geotextil no tejido de 150gr/m2 para que actúe de filtro y no permita la contaminación del suelo bueno, permitiendo pasar el agua pero no el suelo. Encima se colocó 1,5 m de suelo que eran los necesarios para emerger de la depresión y poder instalar la cloaca sin bombeo. A su vez se compactó el suelo agregado. Cabe aclarar que si bien el geotextil está colocado por su función de filtro, también aporta cierta resistencia, quedando demostrado al poder transitar una máquina con ruedas sobre el mismo sin necesidad de pasar a una oruga para tener mayor superficie de contacto.

En nuestro caso se trató de una estructura liviana, en el caso que no fuera así hubiese sido conveniente aportar a la distribución de cargas con una geogrilla bidireccional, como se utilizó en el caso de la doble Maipú.

Fibras Metálicas en Ushuaia


La empresa Masciotra Hnos realizó un paño de prueba de 67 m2 con un espesor de 18 cm de hormigón, reemplazando la malla tradicional por las fibras metálicas wirand FF1 (25 kg/m3).
Dicho hormigón se utilizó en la ejecución de un piso industrial para galpón realizado en la zona industrial de Ushuaia. Se trató con superfluidificante para suplir los 4cm de asentamiento que quita la incorporación de esta dosificación de fibras.


Se realizó el emparejado con regla vibratoria lo que mejora la superficie quedando totalmente lisa y sin presencia de fibras. Las fibras se colocaron directamente a pie de obra en el mixer y se dejó mezclar por el término de 2 minutos.

Obra Doble Maipú


Se ha inaugurado la totalidad de la Doble Mano de la Av. Maipú de la ciudad de Ushuaia.

En el tramo que va desde el cementerio hasta el polideportivo se ha utilizado un sistema compuesto por geotextil y geogrillas para poder reforzar la capacidad soporte del suelo. A continuación se transcriben algunas características de su utilización


Problemática

En su momento decía el Ing. Mariano Pombo, Secretario de Obras Públicas “… se han encontrado suelos que no tienen un valor soporte importante natural, por lo que tradicionalmente tendría que realizarse un trabajo de excavación profunda y luego colocar suelo roca. Con la nueva técnica que se está aplicando se evita ese trabajo y se suplanta por una pequeña excavación para colocar una malla geotextil, luego una capa de suelo óptimo, y posteriormente la geogrilla y por encima de ella dos capas más de suelo para consolidar la base y darle buena resistencia…”


Soluciones posibles

En principio la solución tradicional es el cambio de suelo en su totalidad (35000 m3) a lo que la solución mixta de geotextil y geogrilla resulta técnicamente y económicamente superadora.


Descripción de nuestra solución

Como el suelo existente llegaba a la cota de la subrasante se procedió al retiro de aproximadamente 1m de profundidad. Prácticamente no podían circular las máquinas ya que la baja capacidad soporte del suelo no las resistía. Luego de ello se colocó un Mactex (geotextil) de 200 grs/m2, a lo que se cubrió con 30 cm de suelo óptimo compactado. Ya con esto la maquinaria podía transitar y realizar las tareas necesarias para la compactación. Se colocó una geogrilla Mac Gris WG40 y se realizaron dos capas de 25cm y una última de 20cm, todas compactadas, con lo que sumó un paquete estructural de 1m de profundidad.

MACGRID – Geogrillas

MacGrid WG es una geogrilla tejida de poliéster revestida con acrílico, indicada para estructuras de contención en suelo reforzado y refuerzo de rellenos sobre suelo blando.

Son estructuras planas en forma de red, fabricadas a través del entrelazamiento (en ángulos rectos) de fibras sintéticas con un elevado módulo elástico generalmente recubiertas por una camada protectora, también de material sintético (generalmente PVC, polietileno, bitumen, acrilico).

Invariablemente las geogrillas están asociadas a algún tipo de refuerzo:

• Por debajo de la camada granular en caminos;
• Por debajo de balastos en ferrocarriles;
• Para reforzar rellenos y presas de tierra;
• Como refuerzo sobre suelos blandos;
• Como estructuras de suelo reforzado;
• Para estabilizar coberturas en rellenos sanitarios;
• Otros…


En Ushuaia ha sido utilizado en la obra de la doble mano de la Avda Maipú en el tramo desde el cementerio hasta el polideportivo, entre otros.

MACMAT – Geomanta

MacMat L es una geomanta flexible tridimensional que presenta más de 90% de vacíos, fabricada a partir de filamentos gruesos de polipropileno fundidos en los puntos de contacto. Para ciertos casos es beneficioso que posea complementariamente un refuerzo metálico en malla hexagonal de doble torsión, al cual se lo denomina MacMat R.


La misma se utiliza para estabilizar taludes sin protección vegetal ni contención alguna, los cuales se degradan por los efectos de lluvias, nevadas, hielo y deshielo o vientos. La misma se ancla y siembra utilizando una cobertura de tierra fértil.

La geomanta ayuda a la naturaleza a desarrollar una vegetación fuerte (garantizando la estabilización de las superficies) generando una protección permanente contra la erosión.

Garantiza un sistema de enraizamiento con refuerzo permanente, lo cual resulta un sistema de control de la erosión integrado y eficiente.

En Ushuaia ha sido utilizada en la estabilización de los taludes que se encuentran sobre calle Laserre, frente a Obras Sanitarias y en la reserva indígena, entre otros.

Nuevo Edificio Municipal





En el día de ayer se ha inaugurado el nuevo edificio municipal de la Ciudad de Ushuaia. En el mismo se ha incorporado la técnica del terramesh (suelo armado)mediante la cual se pudo trabajar con velocidad y bajo presupuesto para estabilizar el talud lateral derecho del edifico lindante con una vivienda a escasos metros.

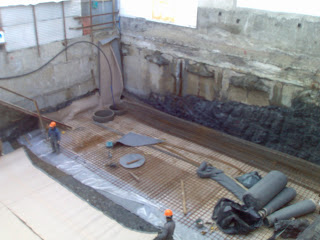

MACDRAIN – Geocompuesto Drenante

El mismo consiste en un geocompuesto para drenaje liviano y flexible, cuyo núcleo drenante está formado por una geomanta tridimensional, fabricada con filamentos de polipropileno y termosoldada entre dos geotextiles no tejidos de poliéster en todos los puntos de contacto.

Deberá contemplarse que en la parte inferior se envolverá el dren con este producto de forma tal que genere una bolsa cerrada. Los solapes se efectuarán de forma tal que nunca se encuentre directamente en contacto el núcleo drenante con suelo. En Ushuaia ha sido utilizado en los edificios de San Martín - 9 de Julio, y San Martín - Don Bosco, entre otros.

TERRAMESH – Suelo Armado




El elemento es constituido por un paño continuo base que formará los lados superior, frontal e inferior del paramento externo y la cola que cumplirá la función de anclaje. Al paño es fijado, mediante un espiral, otro menor que, una vez levantado, constituirá los lados posteriores y laterales del paramento externo. Un tercer paño, será colocado suelto dentro del elemento y permitirá formar el diafragma central. Todos los paños son en malla hexagonal de doble torsión producida con alambres metálicos extruidos en PVC.
